1 前言

由于后续更新「面试专场」的好几篇文章都涉及到 图 这种数据结构，因此打算先普及一下 图 的相关理论支持，如果后面的相关内容有些点不太容易理解，可以查阅此篇文章。本文不建议一口气阅读完毕，可以先浏览一遍，在后续有需要的时候进行查阅即可。

2 图

图是数据结构中重要内容。相比于线性表与树，图的结构更为复杂。在线性表的存储结构中，数据直接按照前驱后继的线性组织形式排列。在树的结构中，数据节点以层的方式排列，节点与节点之间是一种层次关系。但是，在图的结构中数据之间可以有任意关系，这就使得图的数据结构相对复杂。

2.1 定义

定义：图（Graph）是由顶点的有穷非空集合和顶点之间边的集合组成，通常表示为：G（V，E），其中，G表示一个图，V 是图 G 中顶点的集合，E 是图 G 中边的集合。

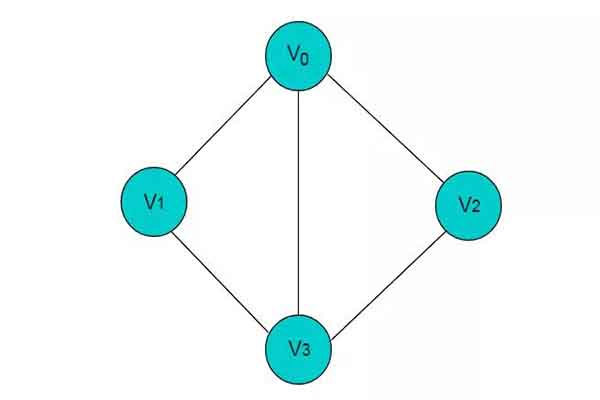

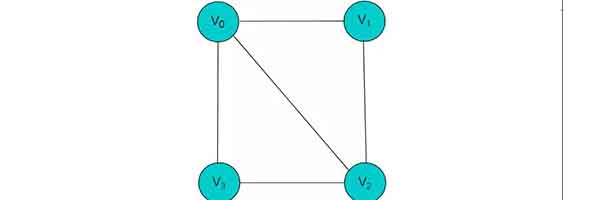

例如：图 2.1 所示图

在图 2.1 中，共有 V0，V1，V2，V3 这 4 个顶点，4 个顶点之间共有 5 条边。

注：

当线性表没有数据节点时，线性表为空表。

树中没有节点时，树为空树。

但是，在图中不允许没有顶点，但是可以没有边。

2.2 无向边

2.3 有向边

2.4 无向图

2.5 有向图

2.6 顶点与顶点的度

顶点的度：

顶点 V 的度是和 V 相关联的边的数目，记为TD(V)。

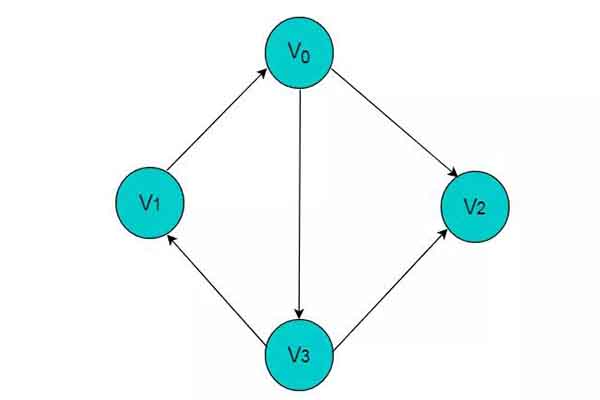

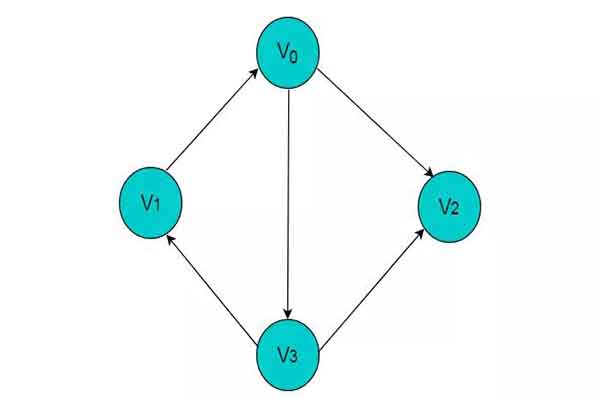

图 2.6 所示图中，V0 顶点的度为 3 。

入度：

以顶点v为头的边的数目，记为ID(V)。

图2.6所示图中，V0的入度为1。

出度：

以顶点 v 为尾的边的数目，记为 OD(V)。

图2.6所示图中，V0的出度为2。

顶点的度 = 入度 + 出度。

即 TD(V) = ID(V) + OD(V)。

2.7 邻接

邻接是两个顶点之间的一种关系。如果图包含（u,v），则称顶点 v 与顶点 u 邻接。在无向图中，这也暗示了顶点 u 也与顶点 v 邻接。换句话说，在无向图中邻接关系是对称的。

2.8 路径

3 完全图

完全图：每个顶点都与其他顶点相邻接的图。

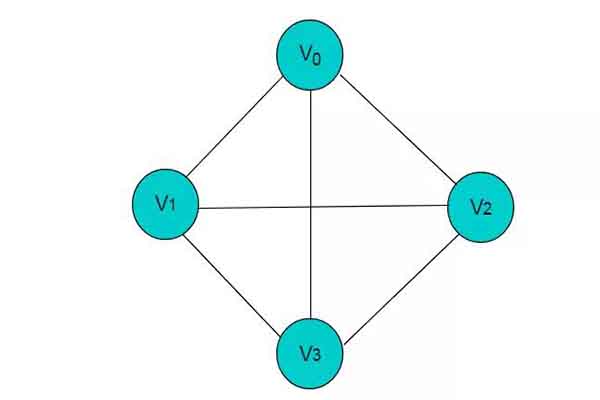

有向完全图：在有向图中，如果任意两个顶点之间都存在方向互为相反的两条边，则称该图为有向完全图。（含有 n 个顶点的有向完全图有 n×(n-1) 条边）

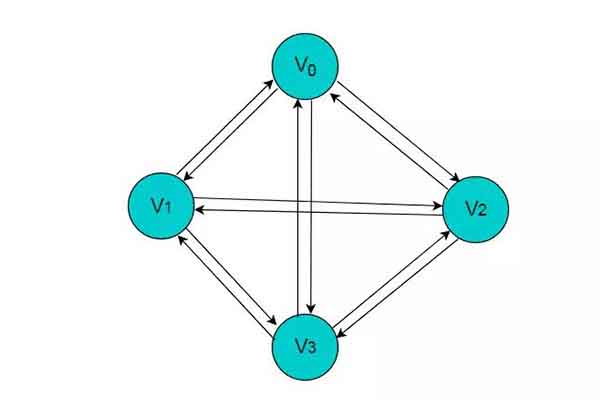

图3.2所示的图为有向完全图。

4 连通图

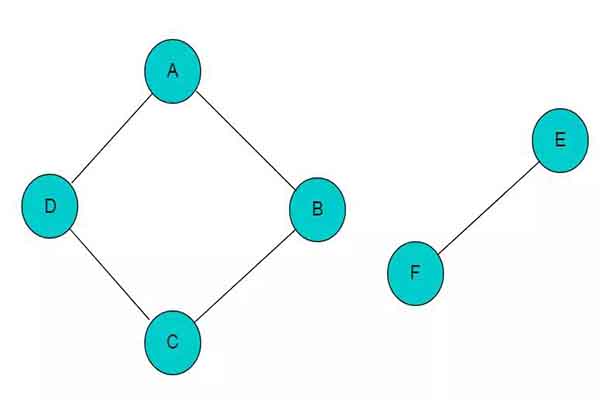

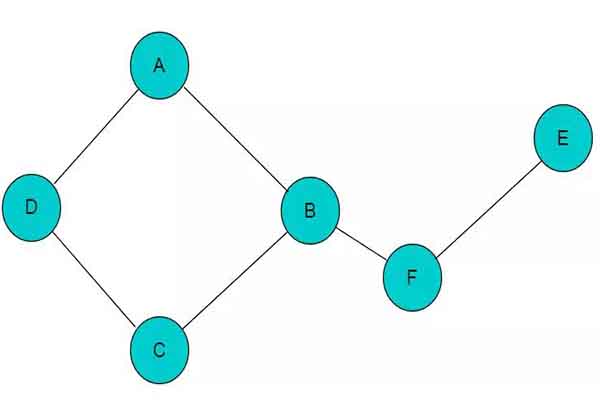

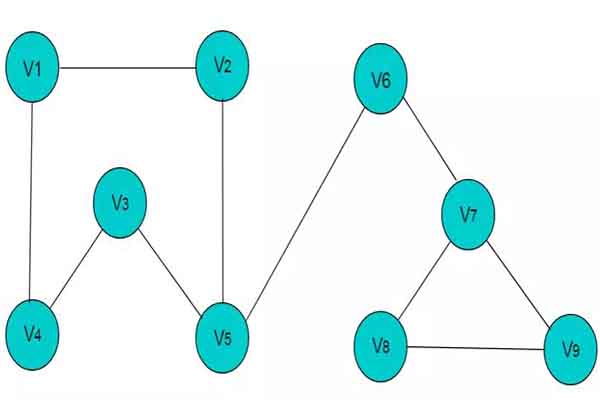

若添加顶点B与顶点F之间的邻接边，则图变为连通图，如图4.2所示：

定义：设图 G 有 n 个顶点，则邻接矩阵是一个n X n的方阵A，定义为：

其中，或者(Vi , Vj,)表示顶点 Vi 与顶点 Vj 邻接。wi,j表示边的权重值。

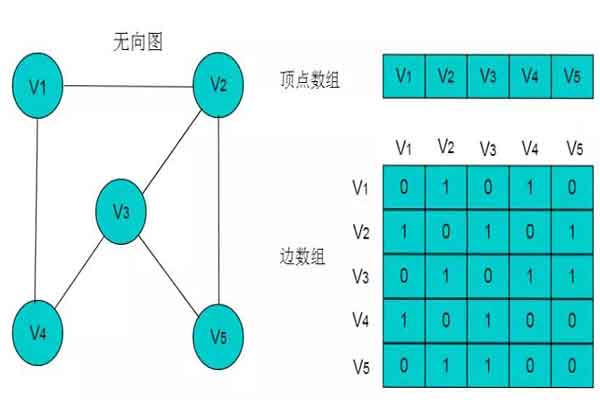

例如：下图所示的无向图，采用数组存储形式如下。

注：图中的数组存储方式简化了边的权值为 1 。

无向图的数组存储主要有以下特性：

（1）顶点数组长度为图的顶点数目n。边数组为n X n的二维数组。

（2）边数组中，A[i][j] =1代表顶点i与顶点j邻接，A[i][j] = 0代表顶点i与顶点j不邻接。

（3）在无向图中。由于边是无向边，因此顶点的邻接关系是对称的，边数组为对称二维数组。

（4）顶点与自身之间并未邻接关系，因此边数组的对角线上的元素均为0。

（5）顶点的度即为顶点所在的行或者列1的数目。例如：顶点V2的度为3，则V2所在行和列中的1的数目为3。

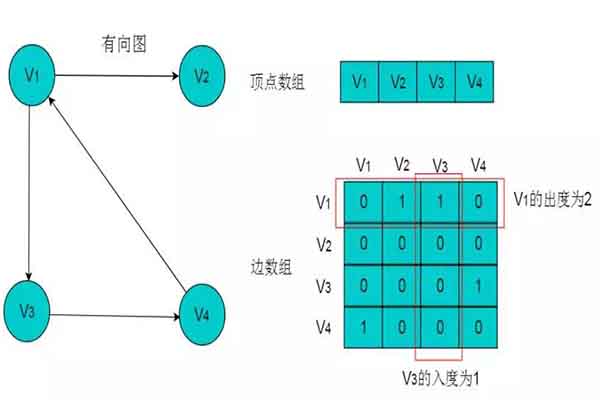

有向图的数组存储主要有以下特性：

（1）顶点数组长度为图的顶点数目n。边数组为n X n的二维数组。

（2）边数组中，数组元素为1，即A[i][j] = 1,代表第i个顶点与第j个顶点邻接，且i为尾，j为头。 A[i][j] = 0代表顶点与顶点不邻接。

（3）在有向图中，由于边存在方向性，因此数组不一定为对称数组。

（4）对角线上元素为0。

（5）第i行中，1的数目代表第i个顶点的出度。例如：顶点V1的出度为2，则顶点V1所在行的1的数目为2。

（6）第j列中，1的数目代表第j个顶点的入度。例如：V3的入度为1，则V3所在列中1的数目为1。

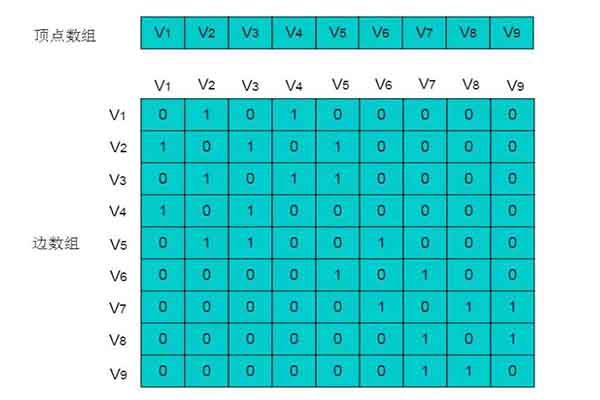

图5.3所示无向图的存储数组：

6 邻接表

当使用数组存储时，主要有以下三个问题：

（1）对于一个图，若图中的顶点数目过大，则无法使用邻接矩阵进行存储。因为在分配数组内存时可能会导致内存分配失败。

（2）对于某些稀疏图（即顶点数目多，边数目少），创建的数组大小很大，而真正存储的有用信息又很少，这就造成了空间上的浪费。

（3）有时两个点之间不止存在有一条边，这是用邻接矩阵就无法同时表示两条以上的边。

针对以上情况，提出了一种特殊的图存储方式，让每个节点拥有的数组大小刚好就等于它所连接的边数，由此建立一种邻接表的存储方式。

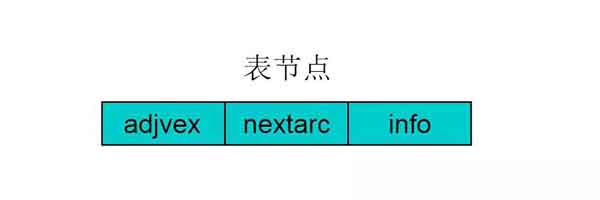

邻接表存储方法是一种数组存储和链式存储相结合的存储方法。在邻接表中，对图中的每个顶点建立一个单链表，第 i 个单链表中的结点依附于顶点 Vi 的边（对有向图是以顶点Vi为尾的弧）。链表中的节点称为表节点，共有 3个域，具体结构见下图：

表结点由三个域组成，adjvex存储与Vi邻接的点在图中的位置，nextarc存储下一条边或弧的结点，data存储与边或弧相关的信息如权值。

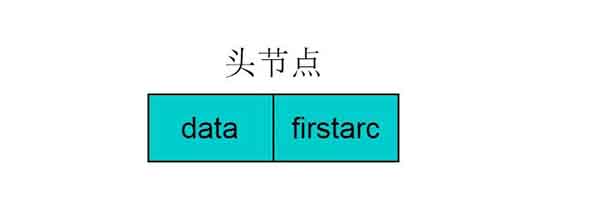

除表节点外，需要在数组中存储头节点，头结点由两个域组成，分别指向链表中******个顶点和存储Vi的名或其他信息。具体结构如下图：

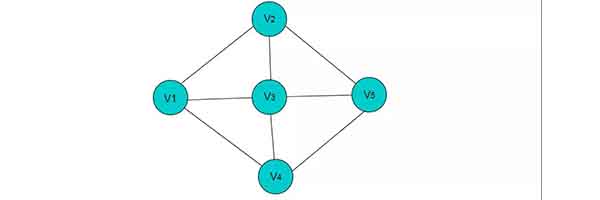

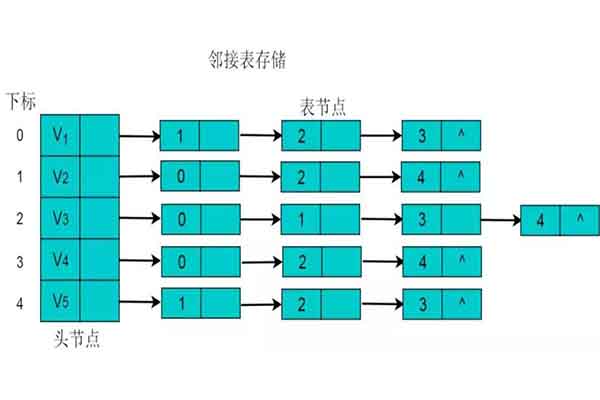

采用邻接表方式存储图 6.1 中的无向图，绘图过程中忽略边节点的info信息，头结点中的 data 域存储顶点名称。以V1顶点为例，V1顶点的邻接顶点为V2、V3、V4，则可以创建3个表节点，表节点中adjvex分别存储V2、V3、V4的索引1、2、3，按照此方式，得到的邻接表为：

无向图的邻接表存储特性：

（1）数组中头节点的数目为图的顶点数目。

（2）链表的长度即为顶点的度。例如：V1顶点的度为3，则以V1为头节点的链表中表节点的数目为3。

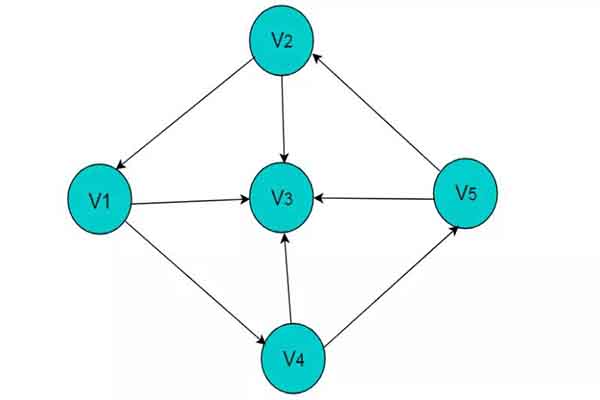

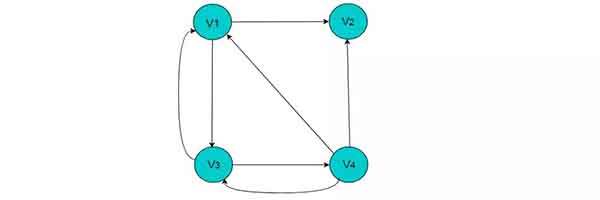

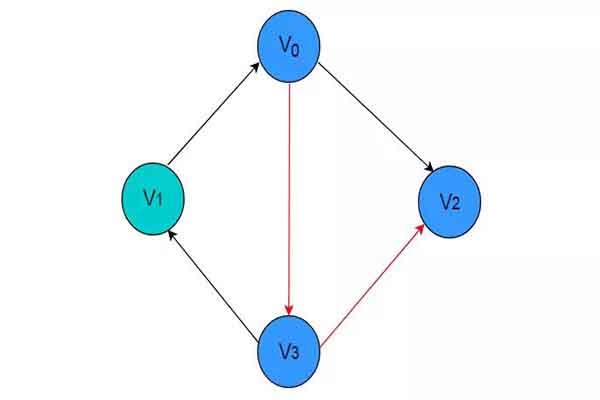

例如：图 6.3 所示的有向图采用邻接表存储。

采用邻接表方式存储图6.3中的有向图，绘图过程中忽略边节点的info信息，头结点中的data域存储顶点名称。以V1顶点为例，V1顶点的邻接顶点为V2、V3、V4，但是以V1顶点为尾的边只有两条，即和因此，创建2个表节点。表节点中adjvex分别存储V3、V4的索引2、3，按照此方式，得到的邻接表为：

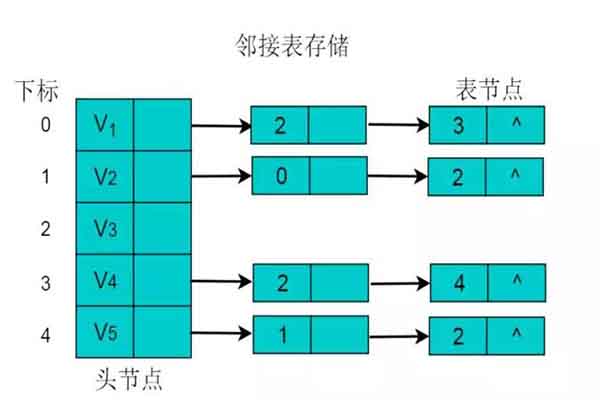

有向图的邻接表存储特性：

（1）数组中表节点的数目为图的顶点数目。

（2）链表的长度即为顶点的出度。例如V1的出度为2，V1为头节点的链表中，表节点的数目为2。

（3）顶点Vi的入度为邻接表中所有adjvex值域为i的表结点数目。例如：顶点V3的入度为4，则链表中所有adjvex值域为2的表结点数目为4。

注：图采用邻接表的方式表示时，其表示方式是不******的。这是因为在每个顶点对应的单链表中，各边节点的链接次序可以是任意的，取决于建立邻接表的算法以及边的输入次序。

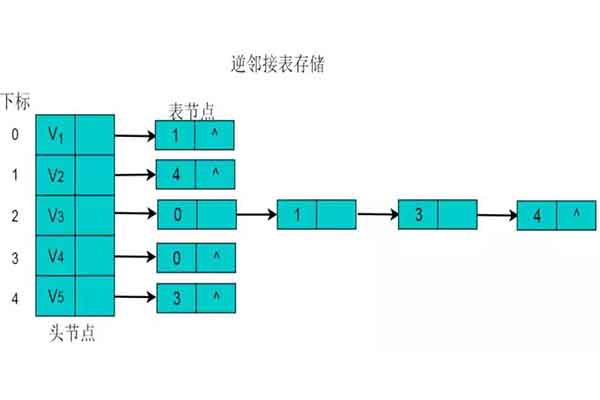

7 逆邻接表

8 十字链表

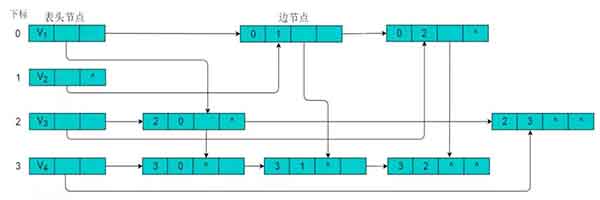

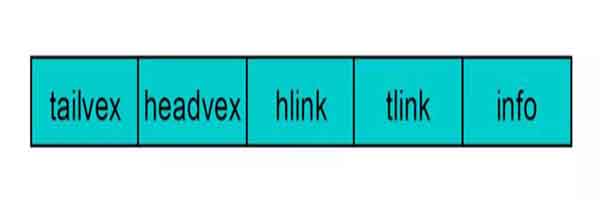

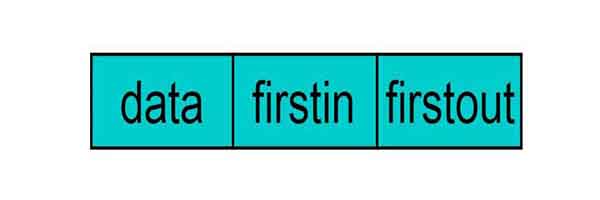

对于有向图而言，邻接链表的缺陷是要查询某个顶点的入度时需要遍历整个链表，而逆邻接链表在查询某个顶点的出度时要遍历整个链表。为了解决这些问题，十字链表将邻接链表和逆邻接链表综合了起来，而得到的一种十字链表。在十字链表中，每一条边对应一种边节点，每一个顶点对应为顶点节点。

注：采用十字链表存储时，表头节点仍然使用数组存储，采用下标索引方式获取。

9 邻接多重表

对于无向图而言，其每条边在邻接链表中都需要两个结点来表示，而邻接多重表正是对其进行优化，让同一条边只用一个结点表示即可。邻接多重表仿照了十字链表的思想，对邻接链表的边表结点进行了改进。

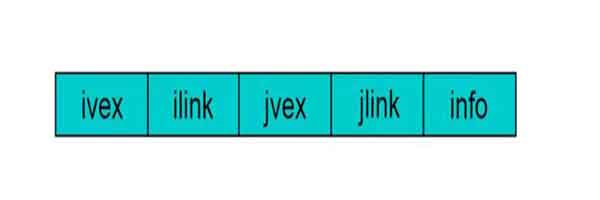

重新定义的边结点结构如下图：

其中，ivex和jvex是指某条边依附的两个顶点在顶点表中的下标。 ilink指向依附顶点ivex的下一条边，jlink指向依附顶点jvex的下一条边。info存储边的相关信息。

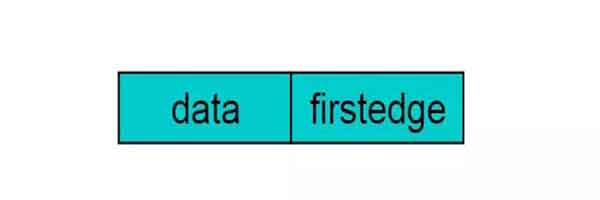

重新定义的顶点结构如下图：

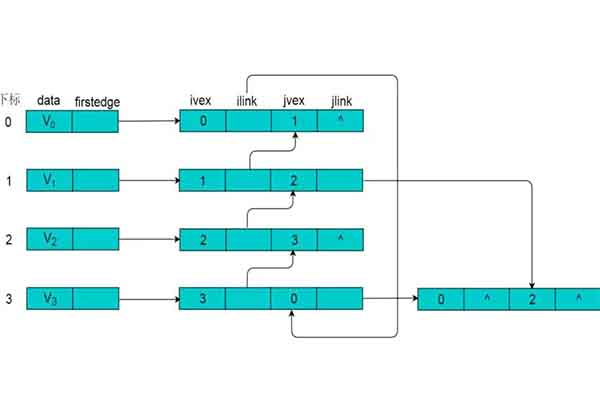

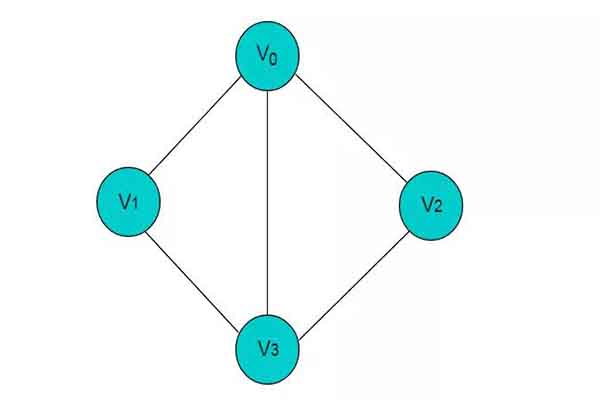

图 9.1 所示的无向图，采用邻接多重表存储，以 V0 为例，顶点节点的data域存储V0名称，firstedge 指向(V0 , V1)边，边节点中的ilink指向依附V0顶点的下一条边(V0 , V3)，jlink指向依附V1顶点的下一条边(V1 , V2)，按照此方式建立邻接多重表：
